一、項目概況:

該公司主要從事電子產品，生產工藝包括噴膠及后續烘干、點膠機后續烘干、印字機烘干、清洗、組裝等工序組成。以上工序生產過程中，會揮發出含VOCs的廢氣，此類廢氣如不經處理直接外排，會對周圍的大氣環境造成很大的影響。熙霖環保受該公司委托，故制定如下的烘干廢氣處理工程方案。

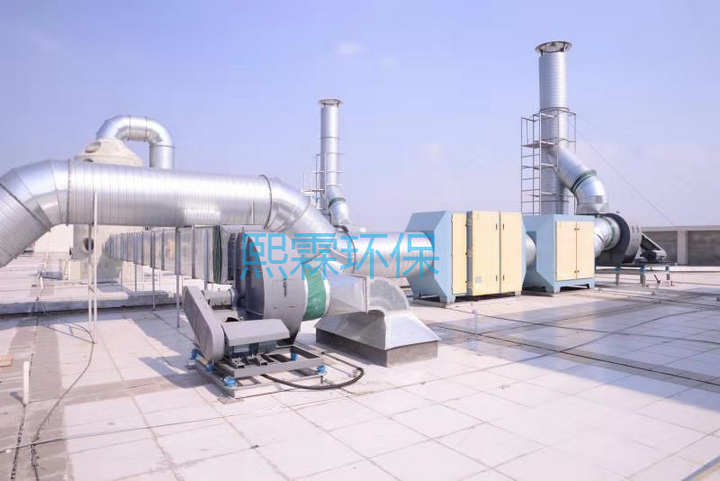

（烘干廢氣處理工程現場圖）

二、處理工藝：

（1）點膠機后續烘干、焊接廢氣

廢氣收集輸送→噴淋塔→UV光催化氧化器→活性炭吸附凈化器→系統主風機→達標排放

（2）噴膠、噴油及后續烘干廢氣

廢氣工位集氣罩→風管→中間風機→噴淋塔→干式過濾器→UV光催化氧化器→活性炭吸附凈化器→系統主風機→達標排放

（3）清洗、絲印、移印車間

廢氣工位集氣罩→風管→UV光催化氧化器→活性炭吸附凈化器→系統主風機→達標排放

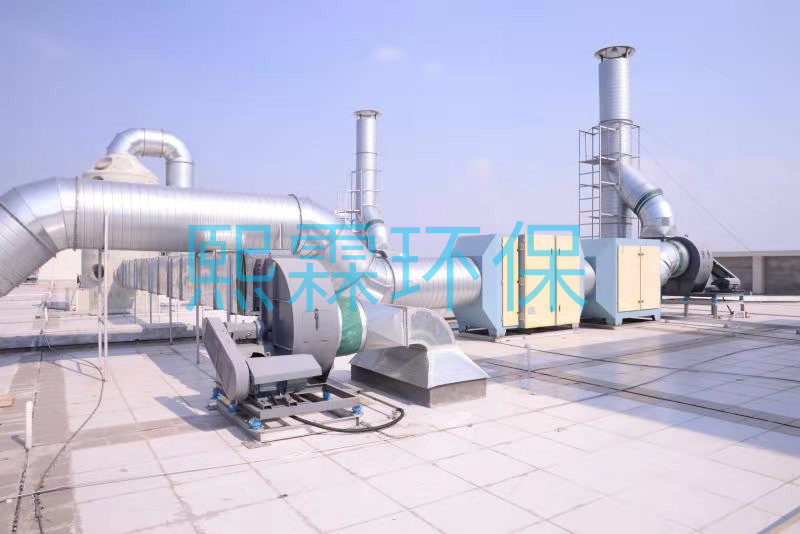

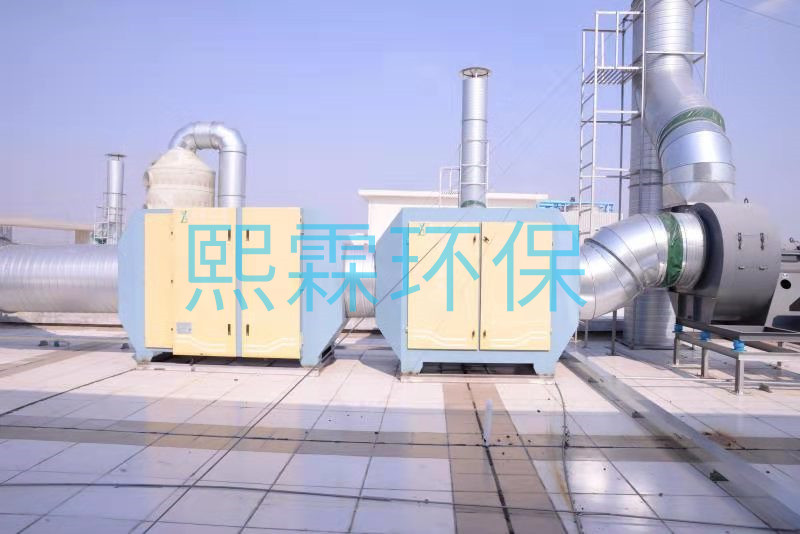

（烘干廢氣處理工程竣工圖）

三、設計依據：

1.根據該公司及環評報告書的的要求，設計包括注塑機、移印機、噴涂線等烘干廢氣工程方案。
2.該公司提供的有關資料
3.《中華人民共和國環境保護法》
4.《國家大氣污染物綜合排放標準》（GB16297-996）
5.廣東省地方標準《印刷行業揮發性有機化合物排放標準》（DB44/815-2010）
6.廣東省地方標準《印刷行業揮發性有機化合物排放標準》（DB44/814-2010）
7.《合成樹脂工業污染物排放標準》（GB31572-2015）
8. 廣東省地方標準《大氣污染物排放限值》（DB44/27-2001）第二時段最高允許排放濃度
9、《惡臭污染物排放標準》(GB14554-93)
10.《機械設備安裝工程施工及驗收規范》（TJ231-87）
11.《工業管道工程施工及驗收規范》（GBJ235-82）
12.《通風與空調工程施工及驗收規范》（GBJ243-82）
13.《低壓、配電裝置及線路設計規范》（GBJ54-83）
14.《通用用電設備配電規范》（GBJ50055-93）
15.《環境工程設計手冊》
14．《三廢處理工程技術手冊》（廢氣卷）

四、處理效果：

1、點膠及后續烘干、噴膠機后續公干、清洗工序、印字及后續烘干廢氣執行廣東省《家具制造行業揮發性有機化合物排放標準》（DB44/814-2010）中第二時段限值及廣東省《印刷行業揮發性有機化合物排放標準》（DB44/815-2010）凹版、凸版、絲網印刷第二時段排放限值標準中的較嚴值（即廣東省《家具制造行業揮發性有機化合物排放標準》（DB44/814-2010）中第二時段限值）；
表4-1 《家具制造行業揮發性有機化合物排放標準》（DB44/814-2010）


2、焊接工序的廢氣主要污染物為錫及其化合物，執行廣東省《大氣污染物排放限值》（DB44/27-2001）大氣污染物排放限值；
表4-2 廣東省《大氣污染物排放限值》（DB44/27-2001）

五、售后保障：

1、本烘干廢氣處理工程保修期為一年，終身售后服務。
2、負責處理設施的安裝，免費培訓管理人員的操作及相關知識。
3、隨時提供更換設備或材料的技術咨詢，遇到運行故障時可協助處理解決。
4、保修期內定期協助檢查處理設備、管道、水泵的運行情況。
